【产品说明】
Q341F不锈钢涡轮法兰球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料(Q341F)、金属堆焊钴基(Q341Y)，公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。
【性能参数】
| 不锈钢法兰球阀型号 |
PN |
工作压力 /MPa |
适用温度 /℃ |
适用介质 |
| Q341F-16C |
16 |
1.6 |
≤180 |
水、气、油 |
| Q341F-25 |
25 |
2.5 |
| Q341F-40 |
40 |
4.0 |
| Q341Y-16C |
16 |
1.6 |
≤425 |
水、气、油含颗粒介质 |
| Q341Y-25 |
25 |
2.5 |
| Q341Y-40 |
40 |
4.0 |
| Q341F-16P |
16 |
1.6 |
≤180 |
硝酸类 |
| Q341F-25P |
25 |
2.5 |
| Q341F-40P |
40 |
4.0 |
| Q341Y-16P |
16 |
1.6 |
≤450 |
水、气、油含颗粒介质 |
| Q341Y-25P |
25 |
2.5 |
| Q341Y-40P |
40 |
4.0 |
| Q341F-16R |
16 |
1.6 |
≤180 |
硝酸类 |
| Q341F-25R |
25 |
2.5 |
| Q341F-40R |
40 |
4.0 |
| Q341Y-16R |
16 |
1.6 |
≤450 |
水、气、油含颗粒介质 |
| Q341Y-25R |
25 |
2.5 |
| Q341Y-40R |
40 |
4.0 |
【执行标准】
设计、制造标准：GB/T12273
结构长度标准：GB/T12221
连接法兰标准：JB/T9.1~79.4、GB/T9113.1~9113.4
阀门检查和试验标准：ISO5208 【零件材料】
| 阀体 |
阀杆 |
密封面 |
填料 |
| WCB |
2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
PTFE、增强 PTFE |
PTFE |
|
|
| 金属堆焊钴基 |
柔性石墨 |
|
|
| CF8 |
304 |
PTFE、增强 PTFE |
PTFE |
|
|
| 金属堆焊钴基 |
柔性石墨 |
|
|
| CF8M |
316 |
PTFE、增强 PTFE |
PTFE |
|
|
| 金属堆焊钴基 |
柔性石墨 |
|
|
【外形尺寸】
| DN |
L |
D |
N |
重量/kg |
| 125 |
320 |
245 |
542 |
110 |
| 150 |
360 |
280 |
572 |
130 |
| 200 |
457 |
335 |
638 |
200 |
| 250 |
533 |
405 |
828 |
245 |
| 300 |
610 |
460 |
948 |
500 |

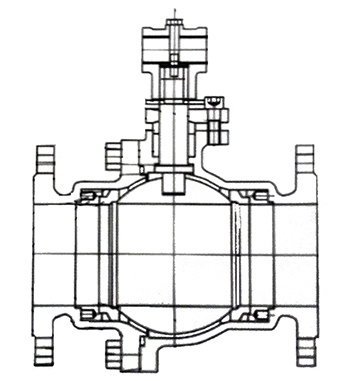

【结构示意图】
|
