【阀门用途】

gq47h PN16~PN100轨道球阀适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业。

【基本特点】

传统的球阀，无论是浮动球阀还是固定式球阀，球体与阀座始终接触，开关扭矩大，密封面容易损伤，然而轨道球阀启闭时，球体先偏转，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。

1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。

3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。

5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。

6、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

7、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

【阀门型号】

常见的轨道球阀具体型号有：gq47h-16c、gq47h-25c。

【结构简图】

图中数字注释：1表示阀座垫片，2表示阀座，3表示阀体，4、10表示销轴，5表示阀杆，6表示阀体，7表示阀盖，8表示垫片，9表示阀盖，11表示活接螺栓，12、14、21表示螺母，13、20表示螺柱，15比保湿填料垫，16表示填料，17表示填料压盖，18表示压板，19表示支架，22表示导向螺钉，23表示推力球轴承，24表示阀杆螺母，25表示轴承压盖。

【执行标准】

结构长度：JB/T7745 GB/T12221

连接法兰：GB/T9113 JB/79 HG20592

对焊端： GB/T12224

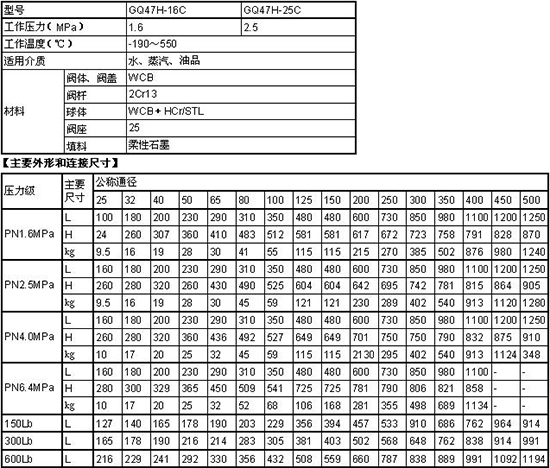

【性能参数】
