名称:Z40W、Z40Y美标闸阀
·详细描述

【阀门用途】

Z40W、Z40Y美标闸阀适用于 ANSI Class150~2500、PN20~42、JIS10~20K,工作温度 -29~425℃(碳钢)及 -40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

美标闸阀特点:
①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
②结构设计紧凑合理,造型美观。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

【执行标准】

设计与制造标准:API 600

法兰尺寸标准:ANSI B16.5

结构长度标准:ANSI B16.10

压力~温度标准:ANSI B16.34

检验与试验标准:API 598

【结构图片】

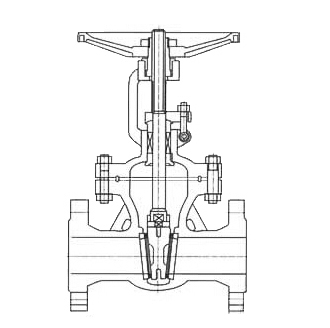

美标闸阀结构示意图

【性能规范】

公称压力(Lb) 强度试验 水密封试验 气密封试验
MPa Lbf/in² Mpa Lbf/in² MPa Lbf/in²
150 3.1 450 2.2 315 0.5~0.7 60~100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
【零件材料】
阀体、阀盖、闸板 WCB ZG1Cr18Ni 9TiCF8(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316)
密封面 Cr13或硬质合金 本体(W)或硬质合金(Y)
阀杆及内件 2Cr13 1Cr18Ni9Ti 0Cr19Ni9(304) 00Cr19Ni11(304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2(316)
填料 柔性石墨
垫片 不锈钢缠绕垫片
适用介质 水、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质
适用温度 -29~425 ℃ -40~500 ℃

【主要外形尺寸】

CLASS150下美标闸阀的外形尺寸

传动方式 手动 齿传动
NPS L H0 D0 H1 D1
2 178 360 200 - -
2 1/2 190 410 200 - -
3 203 440 250 - -
4 229 500 250 - -
5 254 580 300 - -
6 267 660 300 - -
8 292 775 350 - -
10 330 925 450 - -
12 356 1100 500 - -
14 381 1295 600 1651 310
16 406 1435 600 1879 460
18 432 1626 650 2184 460
20 457 1829 650 2431 610
24 508 2175 700 2873 610
26 559 2235 750 3086 610
28 610 2310 750 3327 610
30 610 2695 800 3606 610
32 660 - - 3708 610
36 711 - - 3924 610
40 812 - - 4318 610
42 812 - - 4546 610
48 1066 - - 5181 610

CLASS300下的美标闸阀外形尺寸

传动方式 手动 齿传动
NPS L H0 D
更新时间:2017/3/20
