【产品说明】
Z540H、Z540Y、Z540W齿轮闸阀：锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊合金(Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R)、不锈钢(Z540W-16P~160P Z540W-16R~160R)，公称压力 PN16~PN160，阀体材料为碳素钢(Z540H-16C~160 Z540Y-16C~160)、铬钼合金钢(Z540Y-16I~160I)、不锈钢(Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R)的闸阀。
【性能参数】
| 齿轮闸阀型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
| Z540H-16C-160 |
16~160 |
1.6~16.0 |
≤425 |
水、蒸汽、油品 |
| Z540Y-16C-160 |
16~160 |
1.6~16.0 |
| Z540Y-16I-160 |
16~160 |
1.6~16.0 |
≤550 |
蒸汽、油品 |
| Z540W16P-40P |
16~40 |
1.6~4.0 |
≤150 |
弱腐蚀性介质 |
| Z540Y-16P-160P |
16~160 |
1.6~16.0 |
| Z540W-16R-40R |
16~40 |
1.6~4.0 |
≤150 |
腐蚀性介质 |
| Z540Y-16R-160R |
16~160 |
1.6~16.0 |
| Z540Y-16PⅠ~40PⅠ |
16~40 |
1.6~4.0 |
≤650 |
热烟气等 |
| Z540Y-16PⅡ~0PⅡ |
16~40 |
1.6~4.0 | 【零件材料】
| 阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
| 碳素钢 |
碳素钢 |
堆焊铁基合金 |
石棉石墨或柔性石墨 |
| 堆焊铁基合金 |
| 铬钼合金钢 |
铬钼合金钢 |
堆焊硬质合金 |
柔性石墨 |
| 铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
聚四氟乙烯 |
| 堆焊硬质合金 |
柔性石墨 |
| 铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
本体材料 |
聚四氟乙烯 |
| 堆焊硬质合金 |
| 铬镍钛不锈钢 |
铬镍钛不锈钢 |
堆焊硬质合金 |
柔性石墨 |
|
【外形尺寸】
| DN |
L |
H |
D0 |
重量/kg |
| 300 |
500 |
1310 |
640 |
504 |
| 350 |
550 |
1468 |
640 |
674 |
| 400 |
600 |
1780 |
640 |
950 |
| 450 |
650 |
1880 |
640 |
1300 |
| 500 |
700 |
2110 |
640 |
1530 |
| 600 |
800 |
2410 |
640 |
2140 |
| 700 |
900 |
2600 |
640 |
3275 |
| 800 |
1000 |
2860 |
720 |
3920 |
| 900 |
1100 |
3170 |
720 |
4435 |

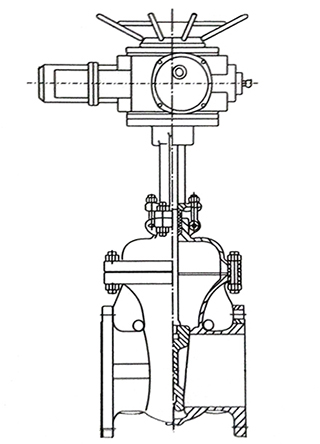

【结构示意图】
|
