【阀门用途】

Z941H、Z941W、Z941Y电动闸阀具有流体阻力小，密封面受冲击侵蚀小，不改变介质流向，不扰流，压降小等特点，适用的压力、温度范围广，是一种常见的截断阀，广泛适用于石油、化工、火力发电厂等油品、水蒸气管路上接通或截断管路中的介质(不可做节流阀使用)。

【常见型号】

电动闸阀常见的型号有：z941h、z941w、z941y、z941t、z941h-10、z941h-16q、z941h-25q、z941y-25、z941w-10、z941w-16q、z941w-16p、z941w-16r、z941w-25、z941w-40、z941w-64、z941w-100等。

【阀门特点】

1、最常用的楔式闸板阀的两个密封面形成楔形，楔形角随阀门参数而异，通常为50;楔式闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板;

2、电动闸阀密封可靠，性能优良;通常情况下采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松;楔形闸阀的形体简单, 结构长度短，制造工艺性好，适用范围广;

3、此阀门可根据用户用户选配伞齿轮、电动、气动等驱动装置。

【执行标准】

设计规范： GB/T12234

结构长度： GB/T 12221

法兰连接： GB/T 9113 JB/T 79

试验与检验：GB/T 13927 JB/T9092

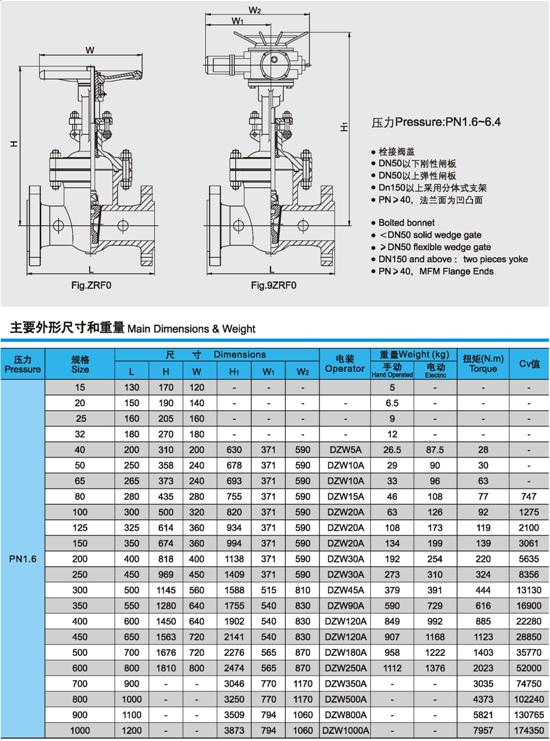

【结构简图】

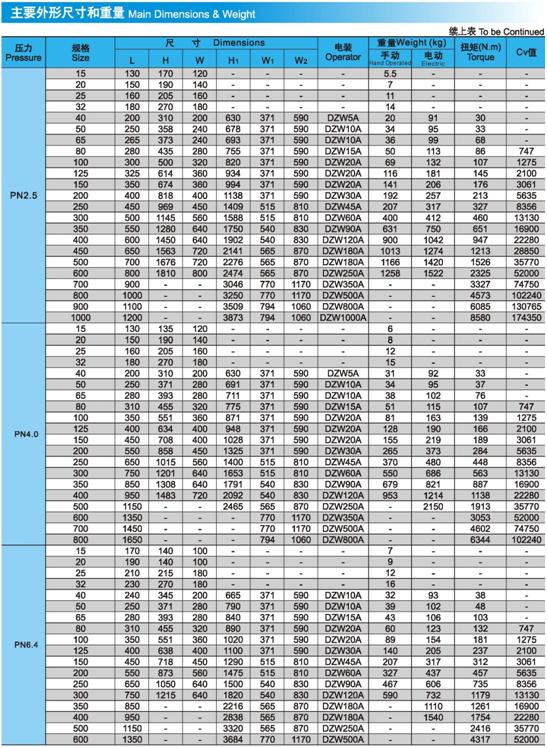

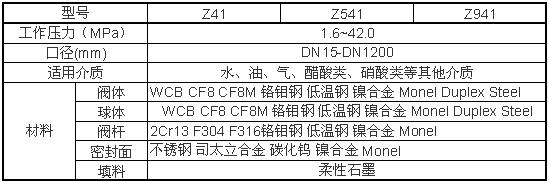

【性能参数】
