名称：J41W不锈钢截止阀

·详细描述

【产品说明】

J41W型PN16~PN160不锈钢截止阀：手动、法兰连接、直通式、阀座密封面材料为 0Cr18Ni9 系不锈钢(J41W-16P~160P)、0Cr17Ni12Mo2 系不锈钢(J41W-16R~160R)、1Cr5Mo 铬钼钢(J41W-16I~160I)，公称压力 PN16~PN160，阀体材料为 0Cr18Ni9 系不锈钢(J41W-16P~160P)、0Cr17Ni12Mo2 系不锈钢(J41W-16R~160R)、1Cr5Mo 铬钼钢(J41W-16I~160I)的截止阀。

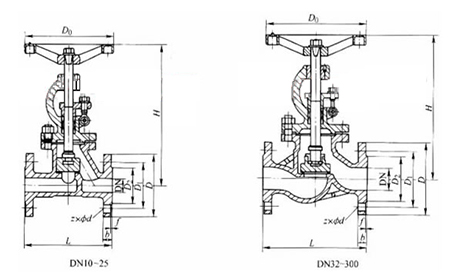

【结构简图】

J41W不锈钢截止阀结构示意图

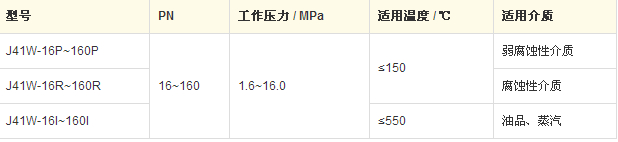

【性能参数】

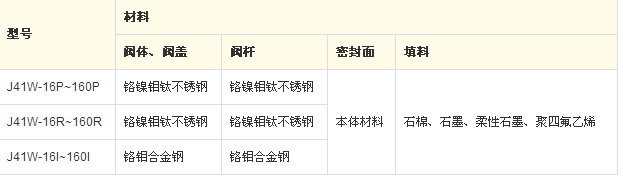

【零件材料】

【外形及结构尺寸】

DN	L	D	D₁	D₂	b	z*Фd	H	D₀	重量(kg)
10	130	90	60	40	14	4*Ф14	198	120	5
15	130	95	65	45	14	4*Ф14	200	120	5.5
20	150	105	75	55	14	4*Ф14	243	140	7.3
25	160	115	85	65	14	4*Ф14	253	160	8
32	180	135	100	78	15	4*Ф18	280	160	12
40	200	145	110	85	16	4*Ф18	312	200	16
50	230	160	125	100	16	4*Ф18	321	200	16
65	290	180	145	120	18	4*Ф18	325	240	22
80	310	195	160	135	20	4*Ф18	355	240	31
100	350	215	180	155	20	4*Ф18	415	280	45
125	400	245	210	185	22	4*Ф18	460	320	80
150	480	280	240	210	24	8*Ф23	510	360	97
200	600	335	295	265	26	12*Ф23	590	360	169
