| 名称：J41N燃气截止阀 |
|
| ·详细描述 |
|
|
【产品说明】
J41N型燃气专用截止阀：手动、法兰连接、直通式、阀座密封面材料为尼龙塑料、公称压力PN40、阀体材料为碳素钢的截止阀。
阀门具体型号为j41n-40，公称通径常用的从DN10~DN150，适用温度小于等于150摄氏度，适用的介质有石油气、空气等无腐蚀性介质。
【性能参数】

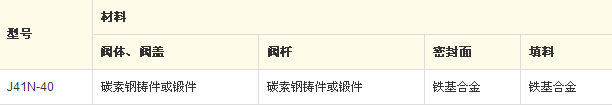

【零件材料】
【结构示意图】
【外形及结构尺寸】
| DN |
L |
D |
D1 |
D2 |
b |
z*Фd |
H |
D0 |
W(kg) |
| 10 |
130 |
90 |
60 |
40 |
16 |
4*Ф14 |
198 |
120 |
4.5 |
| 15 |
130 |
95 |
65 |
45 |
16 |
4*Ф14 |
233 |
120 |
5 |
| 20 |
150 |
105 |
75 |
55 |
16 |
4*Ф14 |
275 |
140 |
7 |
| 25 |
160 |
115 |
85 |
65 |
16 |
4*Ф14 |
285 |
160 |
9 |
| 32 |
180 |
135 |
100 |
78 |
18 |
4*Ф18 |
302 |
160 |
12 |
| 40 |
200 |
145 |
110 |
85 |
18 |
4*Ф18 |
355 |
200 |
17 |
| 50 |
230 |
160 |
125 |
100 |
20 |
4*Ф18 |
373 |
240 |
24 |
| 65 |
290 |
180 |
145 |
120 |
22 |
8*Ф18 |
408 |
280 |
33 |
| 80 |
310 |
195 |
160 |
135 |
22 |
8*Ф18 |
436 |
320 |
44 |
| 100 |
350 |
230 |
190 |
160 |
24 |
8*Ф23 |
480 |
360 |
60 |
| 125 |
400 |
270 |
220 |
188 |
28 |
8*Ф25 |
558 |
400 |
89 |
| 150 |
480 |
300 |
250 |
218 |
30 |
8*Ф25 |
611 |
400 |
130 |
|
| |
