【产品用途】

WJ41H、WJ41Y、WJ41W型波纹管截止阀系列产品采用双重的密封设计(波纹管+填料)结构设计，密封性好，特别适用于蒸汽、导热油、剧毒、强腐气液介质密封可靠性要求特别高的工况。

【产品特点】

1、波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏;

2、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长;

3、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准;

4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油;

5、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

【常见型号】

波纹管截止阀常见的型号有wj41h-16c、wj41h-25c、wj41w-16p、wj41w-25p、wj61h-16c、wj61w-16p、wj61w-25p、wj61w-40p等。

【执行标准】

设计规范： BS1873 GB/T 12235 DIN 3356

结构长度： ASME B16.10 GB/T12221 DIN 3202

法兰连接： ASME B16.5 GB/T 9113 DIN 2543-2545

试验与检验：API 598 GB/T 13927 DIN3230

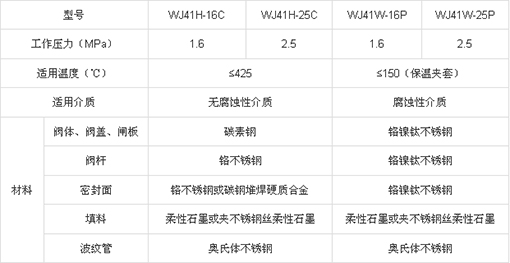

【性能参数】

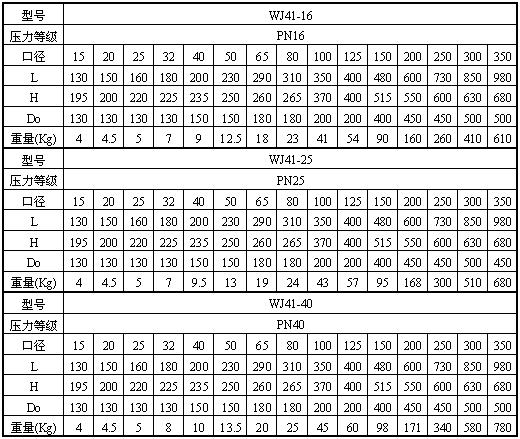

【国标外形尺寸】

WJ41H-16

WJ41H-25

WJ41H-40

【美标外形尺寸】

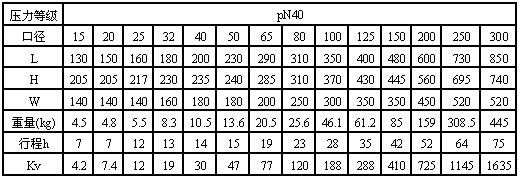

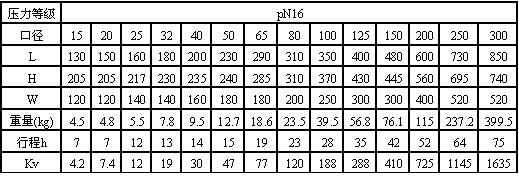

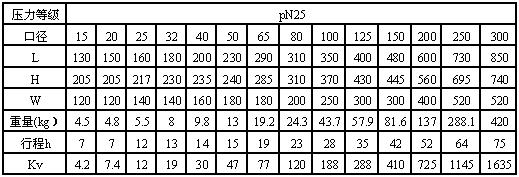

【德标外形尺寸】
