名称:DJ41Y、DJ41W低温截止阀
·详细描述

【产品用途】

DJ41Y、DJ41W低温截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

【执行标准】

设计与制造标准:JB/T7749-95、BS 1873、JIS B2071、JIS B2081;

结构长度标准:GB/T12221-89、ASME B16.10、JIS B2002;

压力温度标准:ASME B 16.34;

连接端:GB/T9113-2000,HG20592-97,SH3406-96GB/T12224-89;

检验与试验标准:JB/T7749-95、API 598、JIS B2003、BS 6755;

【基本型号】

低温截止阀的型号有DJ41Y-16、DJ41Y-16C、DJ41Y-16P、DJ41Y-25、DJ41Y-25P、DJ41Y-25R、DJ41Y-40、DJ41Y-40P、DJ41Y-40R、DJ641Y-16C、DJ641Y-25C、DJ641Y-40C、DJ641Y-16P、DJ641Y-25P、DJ641Y-40P、DJ641Y-16R、DJ641Y-25R、DJ641Y-40R、DJ9B41Y-16C、DJ9B41Y-16P、DJ9B41Y-16R、DJ9B41Y-25C、DJ9B41Y-25P、DJ9B41Y-25R、DJ9B41Y-40C、DJ9B41Y-40R、DJ9B41Y-40P等。

【性能参数】

公称压力:1.0MPa、2.5MPa、4.0MPa;

适用温度:-45℃、-101℃、-196℃;

适用介质:丙烯、乙烯、液化天然气等低温的介质;

阀体和阀盖的材质:LCB、CF8、CF8M、CF3、CF3M;

阀瓣和阀座的材质:铬镍钢、钴铬钨;

阀杆的材质:铬镍钢;

【结构示意图】

低温截止阀结构示意图

【外形和连接尺寸】

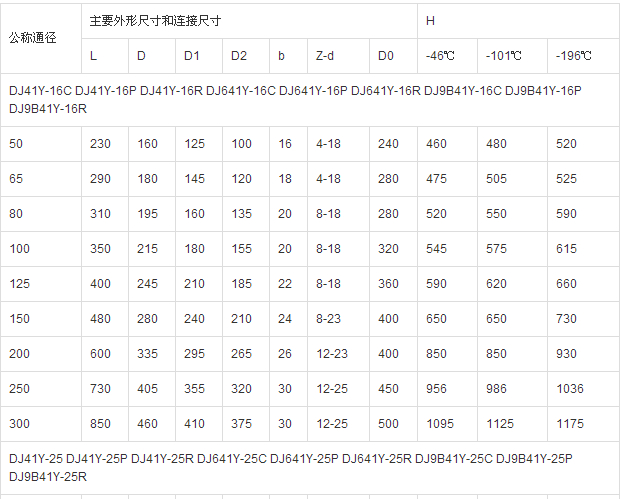

低温截止阀外形和连接尺寸图1

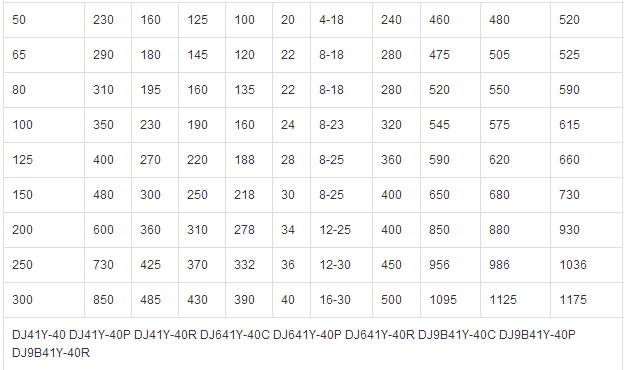

低温截止阀外形和连接尺寸图2

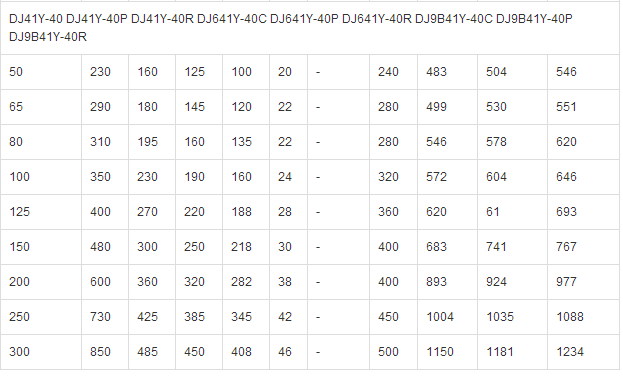

低温截止阀外形和连接尺寸图3
