名称:J41F46衬氟截止阀
·详细描述

【阀门介绍】

J41F46衬氟截止阀是指关闭件(阀瓣)由阀杆带动并沿阀痤中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

【基本结构】

1、氟塑料衬里J41F46型直通式衬氟截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构,用以防止由管路压力波动造成内件冲出阀体的可能有性,结构紧凑,使用安全。

【阀门型号】

衬氟截止阀具体型号大全

【性能参数】

公称通径:DN15~350mm;

公称压力:PN1.0~2.5Mpa;

连接形式:法兰连接;

驱动装置:手动,蜗轮传动,电动,气动;

适用介质:硫酸,氢氟酸,磷酸,氯气,强碱,王水等任意具有强腐蚀性的介质;

设计标准:遵循GB/T12233,GB/T12235,ANSIB16.34;

结构长度标准:遵循GB/T1221,HG/T 3704,ASME B16.10;

压力试验标准:遵循GB/T13927,API598;

【外形尺寸】

DN NPS L L1 L2 D D1 D2 f b z-Фd
15 1/2 130 130 90 95 65 45 3 16 4-Ф14
20 3/4 150 150 95 105 75 55 3 18 4-Ф14
25 1 160 160 100 115 85 65 3 18 4-Ф14
32 1 1/4 180 180 105 140 100 75 3 18 4-Ф18
40 1 1/2 200 200 115 150 110 85 3 18 4-Ф18
50 2 230 230 125 165 125 100 3 18 4-Ф18
65 2 1/2 290 290 145 185 145 120 3 18 8-Ф18
80 3 310 310 155 200 160 135 3 20 8-Ф18
100 4 350 350 175 220 180 155 3 20 8-Ф18
125 5 400 400 200 250 210 185 4 22 8-Ф18
150 6 480 480 225 285 240 210 4 22 8-Ф22
200 8 600 600 275 340 295 265 4 24 8-Ф22
250 10 622 622 325 395 350 320 4 26 12-Ф22

注释:以上外形尺寸公称压力为PN1.0MPa,且尺寸按照HG/T20592-2009标准。

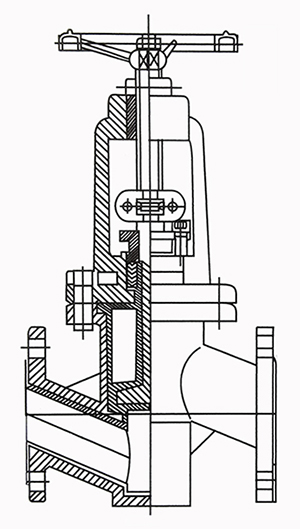

【结构示意图】

衬氟截止阀结构示意图
