【产品用途】

H44H、H44Y旋启式止回阀系列产品可做到PN420的压力，DN1200以上的口径，根据壳体和密封材料不一样，可以使用任何工作介质和和任何工作温度范围，适用于水、蒸汽、气体、腐蚀性介质、食品、油品、药品等。

【结构简图】

【产品特点】

1、阀瓣关闭快速，水锤压力小。

2、水平或垂直管道均可使用，安装方便。

3、流道通畅、流体阻力小。

4、动作灵敏、密封性能好。

5、阀瓣行程短、关阀冲击力小。

6、整体结构、简单紧凑、造型美观。

7、使用寿命长、可靠性高。

【执行标准】

设计规范： GB/T 12236 BS 1868

结构长度： GB/T 12221 ASME B16.10

法兰连接： GB/T 9113 ASME B16.5

试验与检验：GB/T 13927 API 598 API 6D

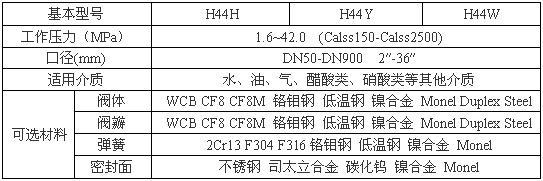

【性能参数】

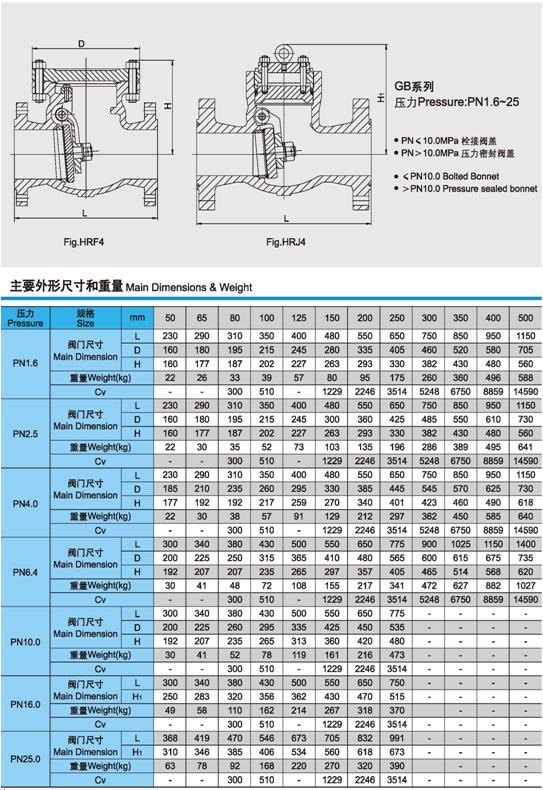

【主要外形尺寸】
