阀门介绍】
【基本型号】
微阻缓闭消声止回阀基本型号有HH47H、HH47X、DHH44H、DHH44X。
【性能参数】
公称通径：DN200~DN2000；
公称压力：1.0MPa、1.6MPa、2.5MPa；
试验标准：GB/T13927、API598；
铸铁法兰连接尺寸标准：GB4216-84；
铸钢法兰连接尺寸标准：JB/T79.1-1994；
零件材质：常见的有灰铸铁、碳钢、铸钢、球墨铸铁、不锈钢；
【结构示意图】
【主要外形尺寸】
| DN |
L |
H |
B |
B1 |
| 200 |
230 |
550 |
450 |
540 |
| 250 |
250 |
630 |
520 |
600 |
| 300 |
270 |
690 |
590 |
650 |
| 350 |
290 |
780 |
670 |
710 |
| 400 |
310 |
860 |
750 |
770 |
| 450 |
330 |
910 |
780 |
830 |
| 500 |
350 |
980 |
850 |
900 |
| 600 |
390 |
1070 |
970 |
1090 |
| 700 |
430 |
1220 |
1080 |
1200 |
| 800 |
470 |
1320 |
1200 |
1320 |
| 900 |
510 |
1430 |
1300 |
1420 |
| 1000 |
550 |
1550 |
1450 |
1550 |
| 1200 |
630 |
1800 |
1670 |
1780 |
| 1400 |
710 |
1980 |
1880 |
2000 |
| 1600 |
790 |
2150 |
1950 |
- |
| 2000 |
950 |
2550 |
2450 |
- |
注释：两端面距（L）符合GB12221之短体型标准。

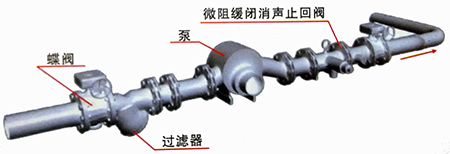

【安装示意图】
|
