【产品介绍】
【性能参数】
300X缓闭止回阀公称通径大小：DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600等。
300X缓闭止回阀公称压力大小：PN10、PN16以及PN25；
【工作原理】

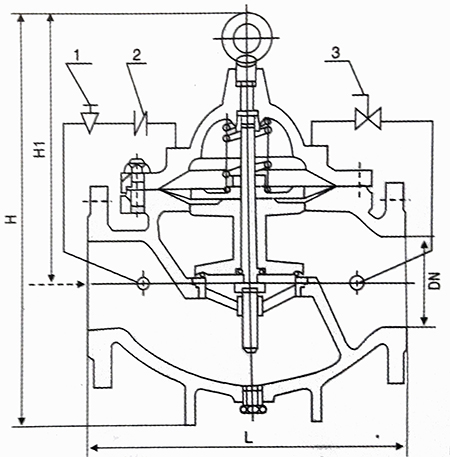

【结构示意图】
图中标注数字注释：1表示针形阀，2表示止回阀，3表示小球阀。

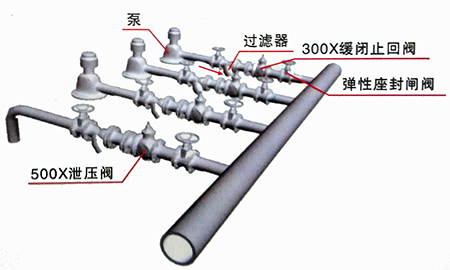

【安装示意图】
【主要外形尺寸】
| DN |
L |
A1 |
A |
H1 |
H |
F |
| 20 |
150 |
200 |
282 |
106 |
172 |
116 |
| 25 |
160 |
200 |
282 |
106 |
172 |
116 |
| 32 |
180 |
200 |
282 |
106 |
172 |
116 |
| 40 |
200 |
210 |
320 |
137 |
225 |
168 |
| 50 |
220 |
210 |
320 |
137 |
225 |
168 |
| 65 |
240 |
215 |
330 |
145 |
270 |
180 |
| 80 |
260 |
220 |
330 |
178 |
289 |
210 |
| 100 |
295 |
230 |
410 |
232 |
375 |
284 |
| 125 |
330 |
245 |
420 |
286 |
420 |
310 |
| 150 |
350 |
260 |
420 |
318 |
450 |
370 |
| 200 |
400 |
280 |
430 |
413 |
722 |
463 |
| 250 |
475 |
300 |
450 |
502 |
769 |
525 |
| 300 |
550 |
320 |
460 |
600 |
906 |
625 |
| 350 |
620 |
340 |
470 |
628 |
1480 |
705 |
| 400 |
700 |
360 |
480 |
677 |
1027 |
778 |
| 450 |
750 |
360 |
480 |
677 |
1027 |
778 |
| 500 |
800 |
410 |
780 |
750 |
1110 |
690 |
| 600 |
900 |
456 |
888 |
850 |
1286 |
785 |
|
