| 名称：Q647气动固定球阀 |
|
| ·详细描述 |
|
|
【产品用途】
Q647气动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。
【性能参数】
| 气动固定球阀型号 |
试验压力ps(MPa) |
工作温度(℃) |
适用介质 |
| 壳 体 |
密封(液) |
密封(气) |
| Q647F-10 |
1.5PN |
1.1PN |
0.6 MPa |
-29-200(加玻纤增强聚四氟乙烯)、
-29-300(对位聚苯) |
水、蒸汽、油品等 |
| Q647F-16 |
硝酸等腐蚀性介质 |
| Q647F-25 |
强氧化性介质 |
| Q647F-64 |
醋酸等腐蚀性介质 |
| Q647F-160 |
尿素等腐蚀性介质 | 【零件材料】
| 阀 体 |
球体、阀杆 |
阀 座 |
| WCB |
2Cr13 |
加玻纤增强聚四氟乙烯、对位聚苯 |
| ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
| CF8 |
0Cr19Ni9-(304) |
| CF3 |
00Cr19Ni11-(304L) |
| ZG1Cr18Ni-12Mo2Ti |
1Cr18Ni12-Mo2Ti |
| CF8M |
0Cr17Ni12-Mo2(316) |
| CF3M |
00Cr17Ni14-Mo2(316l) |
【外形尺寸】
PN1.6MPa下的气动固定球阀外形尺寸
| DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
| d1 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
337 |
387 |
438 |
498 |
591 |
686 |
| L |
165 |
180 |
190 |
216 |
241 |
283 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
1245 |
| H |
50 |
55 |
80 |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
| 气动 |
H3 |
215 |
240 |
264 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1127 |
1393 |
1468 |
1538 |
1538 |
1450 |
| L2 |
200 |
270 |
270 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1360 |
1360 |
1360 |
1360 |
2840 |
PN2.5MPa下的气动固定球阀外形尺寸
| DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
| d1 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
337 |
387 |
438 |
498 |
591 |
686 |
| L |
165 |
180 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
502 |
648 |
648 |
762 |
838 |
914 |
991 |
1143 |
1346 |
| H |
50 |
55 |
80 |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
395 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
| 气动 |
H3 |
215 |
240 |
264 |
340 |
379 |
452 |
479 |
646 |
666 |
814 |
1059 |
1059 |
1150 |
1205 |
1250 |
1295 |
1390 |
1470 |
| L2 |
200 |
270 |
270 |
405 |
405 |
574 |
574 |
756 |
756 |
1060 |
1060 |
1060 |
1360 |
1360 |
2840 |
2840 |
3300 |
3300 |

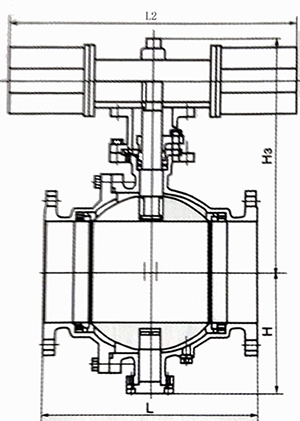

【结构简图】
|
| |
